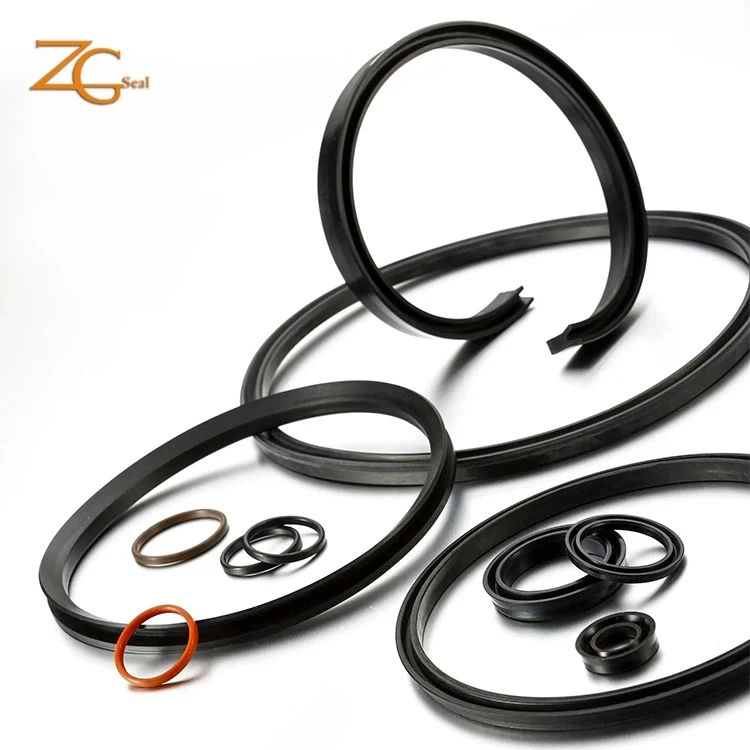

如何测量 O- 圈

尺寸精确的 O- 环可确保有效密封，防止液体或气体泄漏，并保护设备免受污染和损坏，从而显着降低维护成本和停机时间。掌握正确的O-环测量方法是一项必备技能。本文详细介绍了如何测量O-圈，提供准确的测量工具、步骤、技巧，旨在帮助您快速、准确地获得O-圈尺寸。

在开始测量之前，必须了解 O- 圈的三个核心尺寸。

为了获得准确的数据，可以使用以下测量工具：

内外径测量工具

• 尺子/卷尺：适用于不需要高精度的粗略估计，或测量非常大的 O- 环。
• 内径规：专为高精度测量大型 O{0}}O- 环内径而设计。自动寻找最大直径点，避免大O-圈椭圆度造成的误差。
• 数显卡尺：读数直观，操作方便，可手持进行。
• 游标卡尺：精度高，无需复杂的校准，其精度满足大多数常见O-圈的选择要求。
• 光学投影仪：对于航空航天、精密仪器和其他应用中-要求较高的 O-O 形圈，它可以通过非-接触式测量真实反映原始尺寸。

截面测量工具

• 千分尺：极高的测量精度，特别适合-横截面直径（CS）的高精度测量。
• 测厚仪：专为测量橡胶等非金属材料的厚度而设计；-易于操作。

辅助工具

• 平板工作台：提供稳定且平坦的测量平台，防止O-环变形或测量角度偏差。
• 测量日志：用于记录测量数据，方便以后检索和比较。
• O-环标准表：如AS568、ISO 3601等，用于将测量结果与标准尺寸进行比较。
• 光源：良好的照明有助于清楚地观察测量点。

要准确测量 O- 圈尺寸，您需要从三个核心参数开始：ID、CS 和 OD。以下步骤将帮助您获得更可靠和可重复的数据。

测量前的准备

• 清洁 O- 环：确保 O- 环表面清洁，无油污、灰尘或碎屑，以免影响测量精度。
• 检查 O- 圈状况：对于使用过的、明显拉伸、变形、磨损或肿胀的 O- 形圈，测量结果可能无法准确反映其原始尺寸，仅供参考。
• 准备工具：选择合适的测量工具并确保它们经过校准并正常工作。
• 选择环境：在平坦、干净的工作台上进行测量。避免在高温、低温或振动环境下操作。

测量内径 (ID)

测量内径之前，首先将O-环平放在平坦的工作台上，确保其处于自然状态，不被拉伸或压缩。测量时，将游标卡尺的内钳口插入O-环，轻轻接触内壁，然后测量内部最宽处的直径。为确保准确性，请进行 2-3 次测量，并将结果平均作为最终数据。轻柔的接触、对准和重复对于确保准确的 ID 测量至关重要。

测量横截面直径 (CS)-

结构直径是影响密封性能最关键的尺寸；因此，在测量过程中必须特别注意保持 O- 环的原始形状。轻轻地将 O- 环夹在卡尺钳口之间，确保卡尺的测量方向垂直于 O- 环的对称性，避免可能导致误差的角度。由于 O- 环可能会随着时间的推移而变形，因此在其圆周上的多个不同位置进行测量并对结果进行平均以获得更准确的 CS 数据。

测量外径 (OD)

外径可以通过两种方式测量：直接测量或使用公式计算。
• 直接测量：与测量内径类似，避免因压缩而导致变形。
• 公式计算：给定内径 (ID) 和外径 (CS)，可以使用公式 OD=ID + 2 × CS 获得外径。这是标准 O- 圈尺寸测量常用且可靠的计算方法，特别适用于 O- 圈柔性或太大，导致直接外径测量不方便或不准确的情况。

测量拉伸或使用过的 O-O 形圈

使用过的 O- 圈通常会因工作环境而发生尺寸变化，因此在测量时必须仔细考虑其状况。
常见的变化包括：
• 拉伸：内径(ID) 增加。
• 长期压缩-：横截面(CS) 变平，实际尺寸减小。-
• 与油、燃料或化学介质发生反应：O- 环整体膨胀，尺寸增大。
由于这些变化导致测量数据无法反映 O- 圈的原始尺寸，因此测量结果仅供参考。如需更换或购买替代品，请查阅原设计图纸或设备手册，测量O-圈安装位置的凹槽尺寸，并将旧O-圈提供给供应商确认，以获得合适尺寸的O-圈。

准确的 O- 圈测量对于选择正确的密封件尺寸并确保液压、气动和机械应用中的可靠性能至关重要。以下实用技巧将帮助您提高测量精度并获得一致、可重复的结果。

O-圈准确测量的关键在于掌握内径(ID)、-截面直径(CS)和外径(OD)三个参数，并选择正确的测量工具和方法。正确的 O- 圈尺寸可以显着提高密封性能、降低泄漏风险并延长设备使用寿命。
获取专业的 O-O 圈选择建议或定制 O- 圈服务，中高可以提供相应的技术支持。请随时联系我们进行咨询。
